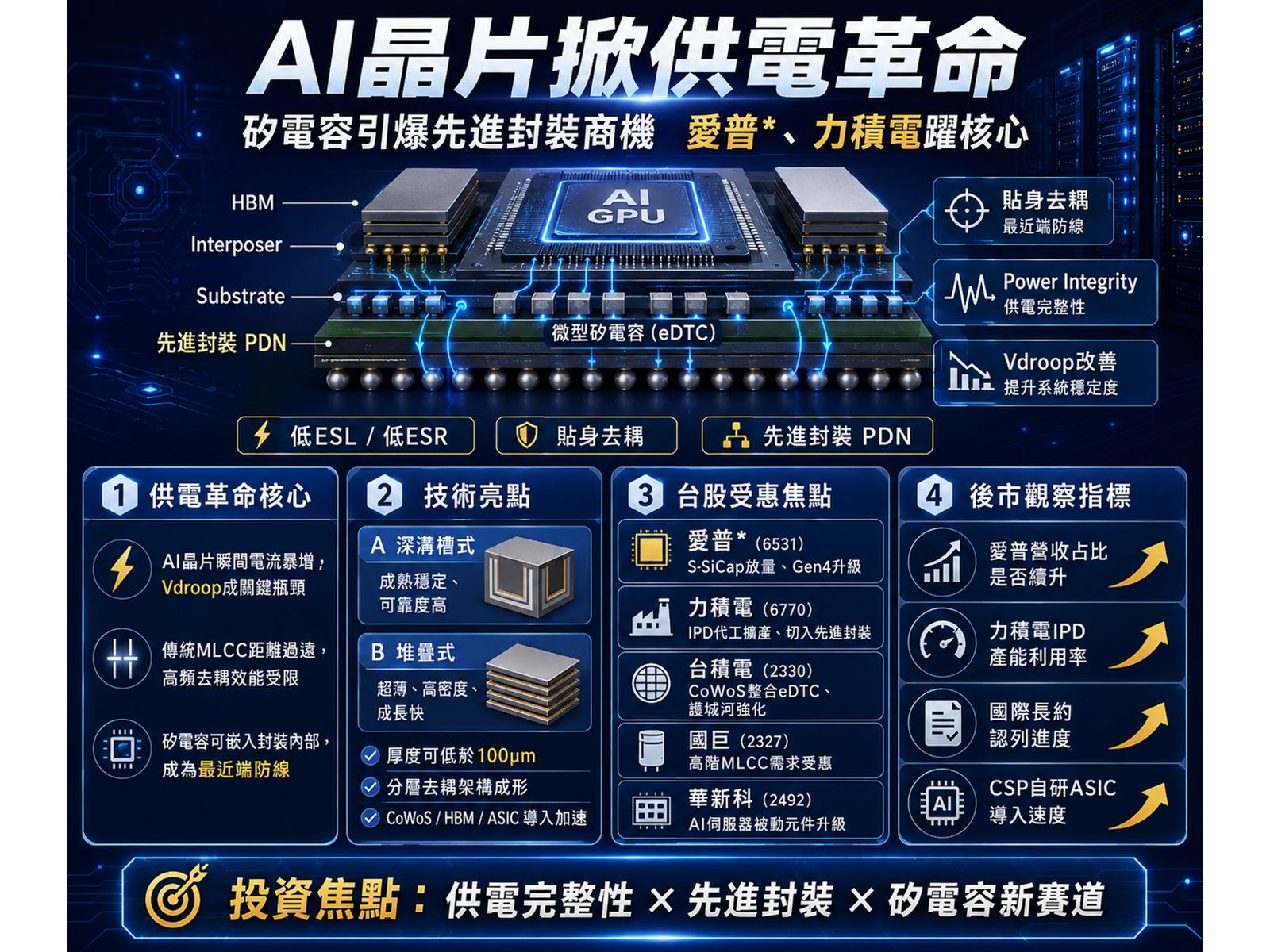

隨著AI晶片算力與瞬間電流呈指數級暴增，先進封裝內部的「供電完整性(Power Integrity)」正式成為半導體巨頭兵家必爭的新戰場！為了解決高頻運算切換引發的電壓驟降(Vdroop)與等效串聯電感(ESL)問題，體積超薄、具備極低阻抗特性的「矽電容(Silicon Capacitor)」正強勢進駐晶片最近端的微型供電防線。在台積電(2330)CoWoS平台深度導入、三星電機豪奪1.5兆韓元大單的助推下，台廠純度最高的矽電容IP與設計龍頭愛普*(6531)、擴產搶攻特殊製程代工的力積電(6770)，以及被動元件龍頭國巨(2327)、華新科(2492)所構建的「分層去耦」新架構，正迎來價值量重估的結構性大行情。

瞬間電流引爆Vdroop危機 矽電容靠「貼身去耦」躍居先進封裝標配

AI GPU在進行大型矩陣與Tensor高負載運算切換時，瞬間激增的電流需求極易造成供電路徑阻抗引發電壓驟降，若未能在奈秒(ns)級內及時補足，將導致晶片降頻、運算錯誤甚至系統崩潰。

在極高頻環境下，電容的等效串聯電感(ESL)對阻抗的影響遠大於單純電容量，傳統放置於PCB端的MLCC因走線迴路過長，已無法滿足晶片核心的瞬態供電需求：

  • 超薄與極低阻抗優勢：矽電容厚度可縮減至100微米(m)甚至更薄，其ESL與ESR較傳統MLCC大幅降低，能直接嵌進矽中介層(Interposer)、封裝基板(Substrate)甚至晶片背面(Landside)，實現距離晶片最近的「貼身去耦」。
  • 系統級電源平滑化成形：以NVIDIA Vera Rubin NVL72架構為例，其每顆GPU配置約400J的機櫃級儲能以壓低25%峰值電流，而在更高速域的晶片端，則仰賴矽電容構成嚴密的分層供電網絡(PDN)。
  • 分層去耦非全面取代：矽電容並非消滅MLCC，而是形成「晶片最近端採矽電容、基板周圍矽電容搭MLCC、PCB與電源模組端配置大量高階MLCC與鉭電容」的互補共存架構。

深溝槽vs堆疊式兩大技術爭鋒 國際大單確立十億美元級賽道

全球矽電容技術主要由兩大工藝體系分庭抗禮，國際巨頭的長約簽署更宣告此產業已跨越概念期，邁入實質放量階段：

  1. 深溝槽式(Deep Trench Capacitor)：以村田(Murata)與台積電(2330)CoWoS-S的嵌入式深溝槽電容(eDTC)為代表，透過3D高深寬比蝕刻擴大電極表面積，具備成熟穩定與高可靠度優勢。
  2. 堆疊式(Stack Silicon Capacitor)：由愛普*(6531)主導，延伸DRAM電容堆疊工藝，於超薄厚度下實現極高電容密度。
  3. 三星電機奪1.5兆韓元長約：三星電機於2026年5月拍板取得全球大型企業約1.5兆韓元(合約期2027～2028年)的矽電容大單，用於AI伺服器GPU與HBM封裝，並整合MLCC與FC-BGA提供一站式解決方案，確立了矽電容百億級台幣的龐大市場空間。

台股供應鏈實質受惠解析：愛普營收放量、力積電擴產代工

在台股半導體供應鏈中，矽電容的價值鏈已從傳統被動元件延伸至半導體IP、晶圓代工與先進封裝：

  • 第一核心：愛普*(6531)：
    • 營收實質放量：2026年第一季S-SiCap營收達5.72億元、第二季達6.4億元，連續兩季營收占比穩居約27%，單季EPS達4.18元，整合矽電容的中介層(IPC)與IPD已全面量產。
    • 技術代際領先：Gen3電容密度達2.5 F/mm²、厚度小於100m；最新Gen4更推進至3.8 F/mm²(提升逾50%)，正進行嵌入基板驗證並於2026年逐步放量，成為外資重新評價AI先進封裝元件的核心受惠者。
  • 第二核心：力積電(6770)(特殊製程代工與產能槓桿)：
    • 切入Intel EMIB供應鏈：12吋IPD代工業務於第二季開始放量並打入Intel先進封裝架構；規劃於2027年下半年將12吋IPD月產能擴充至8,000～10,000片、8吋產能約5,000片，加速轉型為結合中介層、晶圓級封裝(PWF)的「3D AI Foundry」。
  • 第三核心：台積電(2330)(先進封裝護城河基石)：
    • 早在CoWoS-S架構即整合eDTC技術，矽電容作為關鍵模組大幅拉高競爭對手的複製門檻，強化先進封裝獨占優勢。
  • 技術選擇權：華邦電(2344)：
    • 憑藉DRAM電容技術底蘊積極開發多層矽電容架構，具備長線轉型潛力。
  • 高階被動元件重估：國巨(2327)、華新科(2492)：
    • AI伺服器整體電源模組、主板及周邊零組件對高容值MLCC需求倍增，呈現「封裝內矽電容價值提升、機櫃內MLCC顆數大增」的雙軌成長。

金融工具配置與產業潛在風險

投資人若欲參與先進封裝與AI半導體升級浪潮：

  • ETF配置：因尚無純矽電容ETF，可透過聚焦台股半導體供應鏈的中信關鍵半導體(00891)、富邦台灣半導體(00892)，或美股SMH、SOXX掌握整體AI晶片資本支出紅利。
  • 期貨操作：臺灣半導體30期貨(SOF)與費城半導體期貨(SXF)對先進製程與AI封裝趨勢之敏感度顯著高於大盤型台指期。
也可以看看

在風險控管方面，投資人需密切留意：國際大廠三星電機跨入引發的後續ASP報價競爭、高階封裝漫長的客戶認證週期(Qualification)，以及愛普*(6531)等IC設計廠在訂單激增下的晶圓代工產能取得狀況。

理周投研部觀點：三大物理瓶頸齊發 緊盯四大指標轉化EPS

「HBM解決的是資料餵不餵得進GPU，CPO解決的是晶片間資料傳不傳得出去，而矽電容解決的則是瞬間高載時電能不能穩妥送達」。這三大環節正是AI算力突破物理極限的核心關鍵。

展望後市，投資人應追蹤四大關鍵指標：愛普(6531)S-SiCap單季營收占比是否突破30%～40%、力積電(6770)IPD月產能利用率擴張進度、三星電機1.5兆韓元長約於2027年的認列節奏，以及各大CSP自研ASIC對封裝級供電架構的導入狀況*，作為判斷矽電容題材由「估值重估」邁入「獲利實質爆發」的布局指標。

——————————————————————–
